Capteurs température/humidité

(Code: TH110_AOS-)

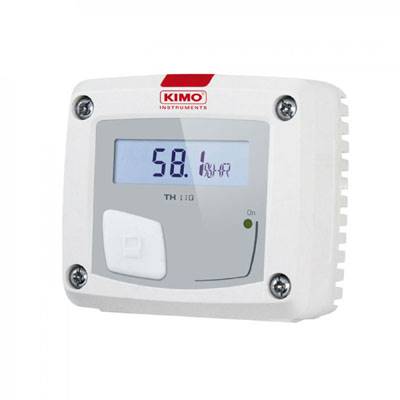

Transmetteur de température et d'humidité relative avec écran de contrôle. Versions avec sorties analogiques 0-10V ou 4-20mA, avec sonde d'ambiance, sonde externe câblée ou sonde à l'arrière du boîtier. Système de montage simplifié.
Sortie signal :
Type de sonde :
296,00 €
0g
Transmetteur de température et d'humidité relative avec écran de contrôle LCD. Versions avec sorties analogiques 0-10V ou 4-20mA, avec sonde d'ambiance, sonde externe câblée ou sonde arrière. Boîtier ABS avec système de montage simplifié.

TEMPERATURE

Plage de mesure Versions avec sonde d'ambiance : de 0 à 50 °C
Versions avec sonde arrière ou déportée : de -20 à +80 °C
Unités de mesure °C/°F
Elément de mesure Versions avec sonde d'ambiance : CMOS
Versions avec sonde arrière ou sonde déportée : CTN
Précision CMOS : ±0.4 % de la lecture ±0.3 °C
CTN : ±0.3°C (de -40°C à 70°C) ; ±0.5°C en dehors
Temps de réponse T63= 15 sec.
Résolution 0.1

HUMIDITE RELATIVE

Plage de mesure De 5 à 95%HR
Elément de mesure Versions avec sonde d'ambiance : CMOS
Versions avec sonde arrière ou sonde déportée : capacitif
Précision Version avec sonde d'ambiance : ±1.8% HR (si 15°C≤T≤25°C)
Version avec sonde arrière ou déportée : ±1.5% HR (si 15°C≤T≤25°C)
Dérive liée à la température : ±0.04x(T-20)%HR (si T<15°C ou T>25°C)
Incertitude d'ajustage en usine : ±0.88% HR
Temps de réponse T63= 4 sec.
Résolution 0.1

SORTIE SIGNAL ET ALIMENTATION

Sorties
(selon version)
Sortie active 0-10 V, 3 ou 4 fils
Capteur boucle passive 4...20 mA, 2 fils

Deux sorties analogiques :
de 0 à 50°C/-20 à 80°C/-50 à -50°C/0 à 100°C selon version et réglage
et de 0 à 100%HR
Alimentation
(selon version)
Raccordement électrique par bornier à vis pour câbles de
0.05 à 2.5 mm2 ou de 30 à 14 AWG
Directives européennes 2004/108/CE CEM ; 2006/95/CE Basse Tension ; 2011/65/UE RoHS II ; 2012/19/UE DEEE
Versions 0-10V : 24Vac/Vdc ±10%, consommation : 2VA
Charge min. : 1 KOhm
Versions 4.20 mA : 16 à 30 Vdc, consommation : 0.6VA
Charge maxi : 500 Ohms

AUTRES CARACTERISTIQUES

Boîtier Boîtier avec système de montage simplifié.
ABS V0 selon UL94
IP65 (modèle arrière/déporté) ou IP20 (modèle sonde d'ambiance)
Montage ¼ tour sur platine de fixation murale
Afficheur
(selon version)
Affichage LCD 10 digits.
Digits : valeur 10mm, unité 5mm
Affichage alterné de l'humidité et de la température
Paramétrage En utilisant les commutateurs à l'intérieur du boîtier : sélection de l'unité (°C/°F) et de la plage de mesure.
Plages au choix : 0 à 50°C, de -20 à 80°C, de -50 à 50°C ou 0 à 100°C
Possibilité d'ajustement/reétalonnage via PC avec câble USB-mini DIN et logiciel LCC-S en option
Conditions d'utilisation Environnement air et gaz neutre.
De 0 à +50°C et de -30 à +80°C pour le capteur externe.
Conditions non condensantes, 0 à 2000 m d'altitude.
Température de stockage : -10 à +70 °C
Installation Plaque de fixation murale fournie.

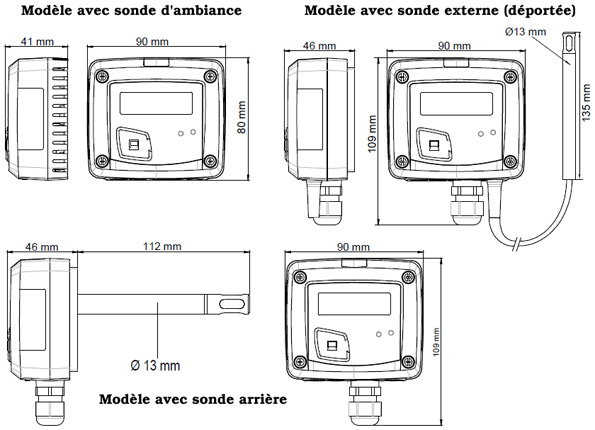

Le modèle ambiant n'a pas de platine de fixation (4 trous de fixation ménagés sur la partie arrière du boîtier, voir illustration ci-dessous).

Options
(selon version)
Pour versions sortie active 0-10V :
Alimentation classe 2, entrée 230 Vca, sortie 24 Vca
Alimentation classe 2, entrée 230 Vca, sortie 24 Vcc
Logiciel de configuration avec câble USB
Pour versions sortie passive 4...20mA :
Alimentation classe 2, entrée 230 Vca, sortie 24 Vcc
Logiciel de configuration avec câble USB
Dimensions et poids Boîtier : 109x90x46mm, 140g
Ecran LCD : 50x17mm
Modèle avec sonde déportée : câble de 2m Ø4.8 mm en silicone
Presse étoupe pour câbles Ø8mm max. sur les modèles avec sonde arrière ou déportée.
Divers Garantie : 2 ans.
