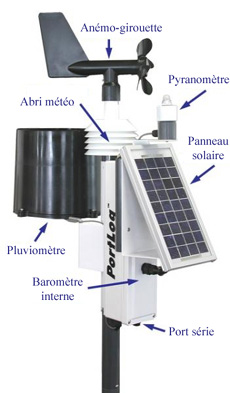

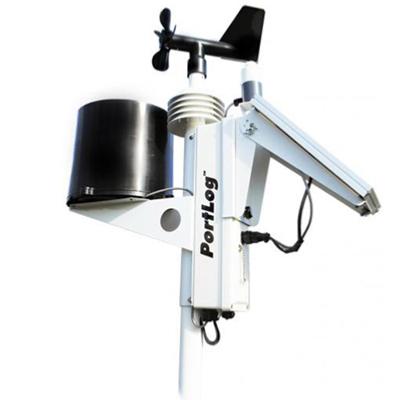

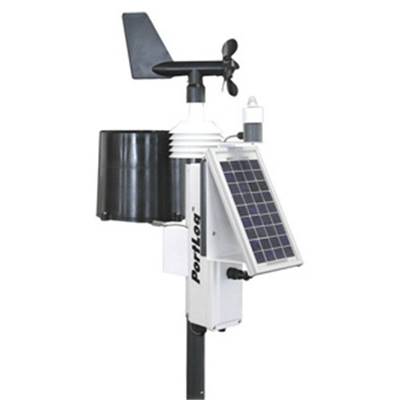

| Fonctions | Les mesures météorologiques sont enregistrées à intervalles réguliers et stockées dans une mémoire RAM non volatile. Les enregistrements sont transférés sur PC via le port série RS232 de la station et le logiciel fourni (convertisseur USB/Série fourni). Les différents capteurs sont assemblés sur un support autour d'un coffret étanche. Ce coffret abrite l'enregistreur et la batterie rechargeable qui alimente le système. Un panneau solaire 3W et un régulateur sont fournis pour recharger la batterie. L'ensemble est montésur un trépied robuste haut de gamme.
Enregistrements horodatés de :
*****
La température
L'humidité relative
Température du point de rosée
Pression atmosphérique
Direction du vent
Vitesse du vent
Rafale maxi
Rayonnement global
Energie solaire
Cumul de précipitations
Niveau de charge de la batterie
*****
|
| Horloge/calendrier | Heure au format 24h : HH:MM
Date au format jj:mm:aa
Réglage de l'horloge par synchronisation sur celle d'un PC |
| Pression atmosphérique | Résolution et unités : 0.1hPa, 0.01 inHg (pouces de mercure)
Plage de mesure : 300 à 1100 hPa
Réglage utilisateur pour la compensation en altitude
Compensation en température automatique de -40 à +85°C
Précision: ±0.5 hPa @25°C |
| Température | Unités : °C / °F
Plage de mesure : -54 à 65°C
Précision : ±0.25°C
Résolution : 0.1
Capteur de température sous abri |
| Humidité relative | Plage de mesure : 0 à 100%HR
Précision : ±2% de -40 à 65°C
Résolution : 1%
Capteur d'humidité relative sous abri |
| Vitesse du vent | Unités : km/h, m/s, noeuds et mph (au choix)
Plage de mesure : de 0 à 240 km/h (0 à 67 m/s)
Précision : ±2% sur la pleine échelle
Seuil de détection : 1.6 km/h (0.45m/s)
Capteur : hélice Ø125mm à 4 pales en Lexan® traitéanti-UV
Résolution : 0.1 |
| Direction du vent | Résolution et unités : 1° d'angle
Plage de mesure : 0 - 360°
Précision : ±3° |
| Précipitations | Résolution et unités : 0.25 mm ou 0.01 in. (pouces)
Précision : ±2% pour des intensités de 2.5mm/h
Pluviomètre à augets basculants
Ouverture de 346 cm² |
| Rayonnement solaire | Résolution et unités : 1W/m2
Plage de mesure : 0 à 2000 W/m2
Précision : incertitude typique ±3%, maxi ±5%
Spectre couvert : 400 à 1200 nanomètres
Pyranomètre (photo diode silicium) |
Energie solaire
| Valeur calculée
Résolution et unités : J/m² |
Température du point de rosée
| Valeur calculée
Plage de calcul : -40 à +43°C
Précision : ±1°C
Unités de mesure : °C/°F
Résolution : 1 |
| Intervalle d'acquisition | Sélectionnable : 1, 2, 5, 10, 15, 20, 30 ou 60 minutes. |
| Mémoire | Mémoire RAM non volatile 128K permet de stocker 1an de données avec un intervalle d'une heure.
Autonomie mémoire en fonction de l'intervalle d'acquisition :
1 min. > 4 jours
5 min. > 7 jours
10 min. > 33 jours
15 min. > 66 jours
20 min. > 97 jours
30 min. > 194 jours
En cas de saturation de la mémoire : selon la configuration choisie,arrêt de l'enregistrement ou poursuite de l'enregistrement, les donnéesles plus récentes écrasant les plus anciennes. |
Logiciel
| La station PortLog communique avec un PC via son port série RS232, le convertisseur USB/Série et le logiciel fournis.
Le logiciel Wlcom est compatible Windows, il permet:
1) de configurer la station (horloge, intervalle d'acquisition etc.).
2) de transférer les enregistrements de la station sur le PC.
3) d'afficher les mesures en temps réel de la station*
4) d'enregistrer les mesures directement sur le PC (mode capture)*.
5) de sauvegarder les mesures de la station sur le PC **
* lorsque le PC est raccordé en permanence à la station.
** aux formats .csv ou .txt pouvant être lus par tous les tableurs dont Excel
|
| Le mode capture de données | Il est possible d'enregistrer les mesures de la stationdirectement sur le PC sans faire appel à la mémoire de l'enregistreur.Cela suppose que la station Portlog reste connectée en continu auPC et que l'application Wlcom soit active tout le temps que dure lacapture de données. Dans ce cas l'intervalle d'acquisition est librementfixé à l'aide du logiciel, par exemple toutes les 6 sec. outoutes les 15min30sec etc. |

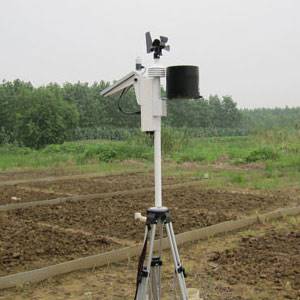

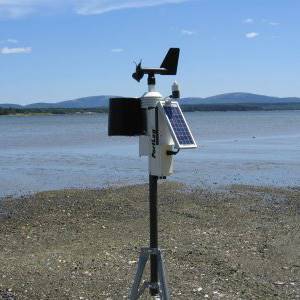

| Installation | Une personne familiarisée avec ce matériel peutle configurer et le déployer sur site en moins de 3 minutes. |
| Alimentation | Aucune source d'alimentation n'est nécessaire sur le site de mesure. Le kit panneau solaire/batterie rechargeable assure l'autonomie électriquede la station. Un chargeur sur secteur est fourni pour charger la batterie à pleinavant un déploiement. |
| Dimensions et poids | Valise de transport : 44x104x52 cm, 29 kg |
| Divers | Garantie 5 ans |
| Fourniture | Un assemblage de capteurs pré-montés sur un tube supportautour du coffret de l'enregistreur
Un kit panneau solaire + batterie
Une vis de blocage pour la hausse du panneau solaire
Un tube d'extension

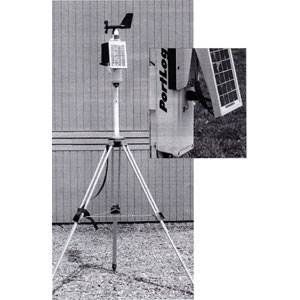

Un trépied professionnel avec niveau à bulle intégré
Trois pattes de sécurité pour une meilleure stabilitéde l'installation
Une boussole, un marteau, des sardines
Un câble série RS232, un logiciel sur Cd-Rom
Un convertisseur USB/Série
Un chargeur de batterie sur secteur

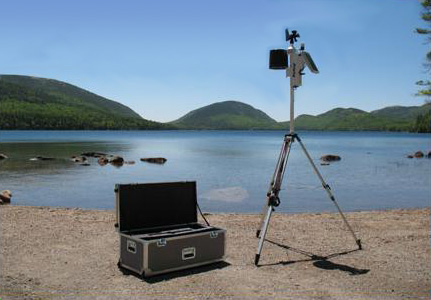

Une valise de transport métallique avec roulettes
Une notice en français |
|
|

|
