TST - Thermostat

TST - Thermostat

(Code: TST-A)

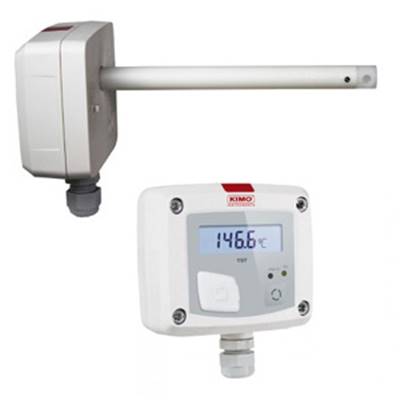

Indicateur de température avec écran LCD équipé d'une alarme visuelle et sonore et d'un relais programmable sur une température de consigne. Versions avec sonde d'ambiance, sonde arrière ou sonde arrière inox. Fixation murale.
Version du thermostat :
145,00 €
0g
-+
Ajouter au Panier
Indicateur de température avec écran LCD équipé d'une alarme visuelle et sonore et d'un relais programmable sur une température de consigne. Plusieurs versions sont proposées : avec sonde d'ambiance, sonde arrière ou modèle bornier à associer à la sonde Pt100 de votre choix. Fixation murale simple et rapide. Alimentation : 24V CA ou CC.

TEMPERATURE

Plage de mesure De 0 à 50 °C pour le modèle avec sonde interne pour mesures d'ambiance
De -20 à +80 °C pour le modèle avec sonde arrière
De -100 à 400 °C pour le modèle avec bornier pour sondes Pt100
Unités °C/°F
Capteur CTN (modèle ambiant et arrière)
Pt100 (modèle avec bornier et arrière inox)
Précision CTN : ±0.3°C (de -40°C à 70°C) ; ±0.5°C en dehors
Pt100 : ±0.5 % de la lecture ±0.5°C
Temps de réponse T63=20 sec. (5 sec pour le modèle avec sonde d'ambiance)
Résolution 0.1

ALARME, RELAIS ET ALIMENTATION

Alarme Visuelle et sonore : diode rouge en façade + buzzer interne
+ activation simultanée du relais.
Niveau sonore : 70 dB à 10 cm
L'alarme sonore peut être désactivée.
Réglage de 1 ou 2 seuils de déclenchement
Réglage d'une temporisation pour les seuils 1 et 2
Déclenchement sur valeur montante (front montant), descendante (front descendant) ou en cas de sortie de plage (plage comprise entre les seuils 1 et 2).
Possibilité d'indiquer une valeur d'hystérèse
Relais Un relais inverseur 3A / 230 Vac
Relais NO ou NF
Alimentation Alimentation 24 Vac/Vdc ±10 %
Tension de mode commun <30 VAC
Consommation : 3 VA
Raccordement électrique par bornier à vis pour câbles de
0.05 à 2.5 mm2 ou de 30 à 14 AWG

Directives européennes 2004/108/CE CEM ; 2006/95/CE Basse Tension ; 2011/65/UE RoHS II ; 2012/19/UE DEEE

AUTRES CARACTERISTIQUES

Boîtier Boîtier avec système de montage simplifié.
ABS V0 selon UL94
IP65 pour modèle arrière, IP20 pour modèle ambiant
Montage ¼ tour sur platine de fixation murale
Afficheur Affichage LCD 10 digits.
Digits : valeur 10mm, unité 5mm

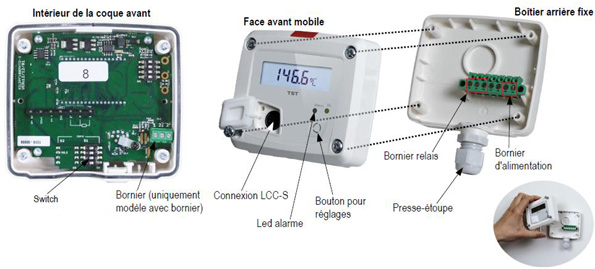

Paramétrage Réglage par commutateur (switch) dans le boîtier et touche en façade ou possibilité de procéder à ces réglages par PC avec le câble USB-mini DIN et le logiciel LCC-S en option.
Réglages possibles : unité de mesure (°C/°F), type de relais (NO/NF), Alarme (On/off), Buzzer (On/off), unité de mesure, limites 1 et 2, sens de déclenchement (montant/descendant/zone), temporisation 1 et 2, hystérèse.
Conditions d'utilisation Environnement air et gaz neutre.
De 0 à +50°C, conditions non condensantes.
Température de stockage : -10 à +70 °C
Installation Plaque de fixation murale fournie.

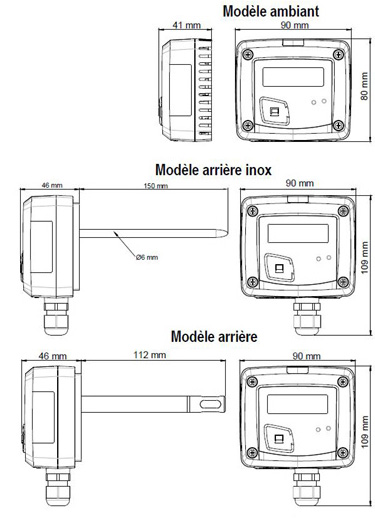

Le modèle ambiant n'a pas de platine de fixation (4 trous de fixation ménagés sur la partie arrière du boîtier, voir illustration ci-dessous).




Options Alimentation classe 2, entrée 230 Vca, sortie 24 Vca
Alimentation classe 2, entrée 230 Vca, sortie 24 Vcc
Logiciel de configuration avec câble USB
Dimensions et poids Boîtier : 109x90x46mm, 162g
Ecran LCD : 50x17mm
Sonde modèle arrière : 112mm, 150mm pour la pique
Presse étoupe pour câbles Ø8 mm max.
Divers Garantie : 2 ans.
