Capteurs de pression différentielle (pressostats)

Capteurs de pression différentielle (pressostats)

(Code: PST-11)

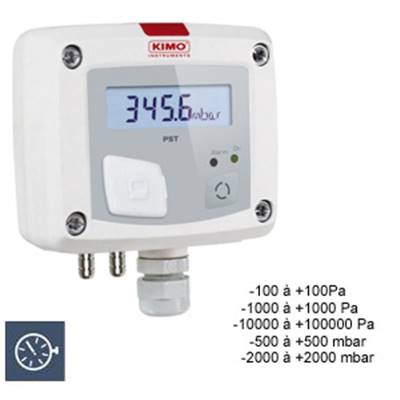

Capteurs de pression différentielle avec relais inverseur programmable 3A / 230VAC. Alimentation en 24V. Plage de mesure : ±100 Pa, ±1000 Pa, ±10000 Pa, ±500 mbar et ±2000 mbar selon le modèle. Alarme visuelle et sonore.
Plage de pression diff. :
283,00 €
0g
-+
Ajouter au Panier
Capteurs de pression différentielle avec relais inverseur programmable 3A / 230VAC. Alimentation en 24V. Plage de mesure : ±100 Pa, ±1000 Pa, ±10000 Pa, ±500 mbar et ±2000 mbar selon le modèle. Alarme visuelle et sonore. Boîtier solide avec système de montage simplifié. Raccordement électrique par bornier à vis.

PRESSION DIFFERENTIELLE

Plage de mesure
(selon version) 		PST11 : -100 à +100 Pa
PST12 : -1000 à +1000 Pa
PST13 : -10000 à +100000 Pa
PST14 : -500 à +500 mbar
PST15 : -2000 à +2000 mbar

Electrovanne d'auto-calibration (seulement sur PST-11)
Unités PST11-PST12-PST13 : Pa, mmH2O, inWG, mmHG, daPa, kPa, hPa, mbar
PST14-PST15 : mbar, inWG, mmHG, PSI, mmH2O, daPa, hPa, kPa
Précision PST11 : ±1% de la lecture ±2 Pa
PST12 : ±1.5% de la lecture ±3 Pa
PST13 : ±1.5% de la lecture ±30 Pa
PST14 & PST15 : ±1.5% de la lecture ±3 mbar
Temps de réponse T63=0.3 sec.
Résolution PST11-PST12-PST13 : 1 Pa, 0.1 mmH2O, 0.01 mbar, 0.01 inWG, 0.01 mmHG, 0.1 daPa, 0.001 kPa (0.01 kPa pour le CP113), 0.01 hPa
PST14-PST15 : 1 mbar, 0.1 inWG, 1 mmHG, 1 mmH2O, 1 hPa, 10 daPa, 0.1 kPa, 0.1 PSI

ALARME, RELAIS ET ALIMENTATION

Alarme Visuelle et sonore : diode rouge en façade + buzzer interne + relais
Niveau sonore : 70 dB à 10 cm
L'alarme sonore peut être désactivée.
Réglage de 1 ou 2 seuils de déclenchement
Réglage d'une temporisation pour les seuils 1 et 2
Déclenchement sur valeur montante (front montant), descendante (front descendant) ou en cas de sortie de plage (plage comprise entre les seuils 1 et 2).
Saisie d'une l'hystérèse
Sortie Un relais inverseur 3A / 230 Vca
Relais NO ou NF
Alimentation Alimentation 24 Vca/Vcc ±10 %
Tension de mode commun <30 VAC
Consommation : 3 VA
Raccordement électrique par bornier à vis pour câbles de
0.05 à 2.5 mm2 ou de 30 à 14 AWG

Directives européennes 2004/108/CE CEM ; 2006/95/CE Basse Tension ; 2011/65/UE RoHS II ; 2012/19/UE DEEE

AUTRES CARACTERISTIQUES

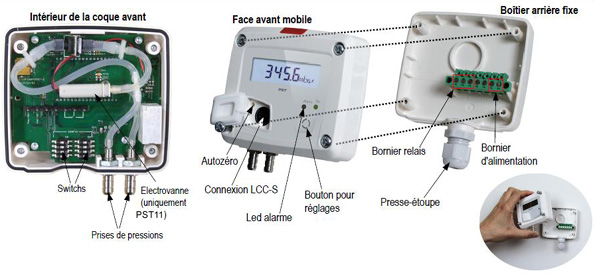

Boîtier Boîtier avec système de montage simplifié.
ABS V0 IP65 selon UL94
Montage ¼ tour sur platine de fixation murale
Afficheur Affichage LCD 10 digits.
Digits : valeur 10mm, unité 5mm
Autozéro Manuel par bouton poussoir ou automatique par électrovanne sur PST11
Surpression admissible PST11 & PST12 : 21000 Pa
PST13 : 69 000 Pa
PST14 : 1400 mbar
PST15 : 4100 mbar
Paramétrage Réglage par commutateur (switch) dans le boîtier et touche en façade ou possibilité de procéder à ces réglages par PC avec le câble USB-mini DIN et le logiciel LCC-S en option.
Réglage : type de relais (NO/NF), Alarme (On/off), Buzzer (On/off), unité de mesure, limites 1 et 2, sens de déclenchement (montant/descendant/zone), temporisation 1 et 2, histérèse.
Conditions d'utilisation Environnement air et gaz neutre.
De 0 à +50°C, conditions non condensantes, 0 à 2000 m d'altitude.
Température de stockage : -10 à +70 °C
Installation Plaque de fixation murale fournie.



Options KIAL-100A : Alimentation classe 2, entrée 230 Vca, sortie 24 Vca
KIAL-100C : Alimentation classe 2, entrée 230 Vca, sortie 24 Vcc
LCC-S : logiciel de configuration avec câble USB

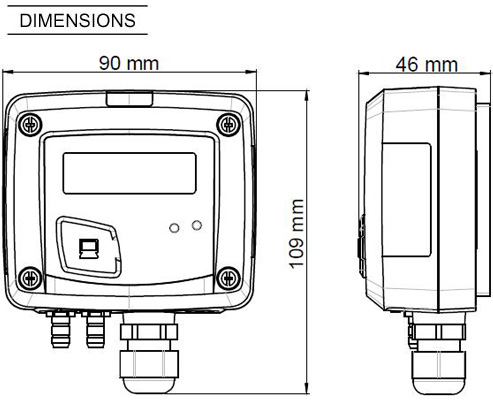

Dimensions et poids Boîtier : 109x90x46mm, 143g
Ecran LCD : 50x17mm
Presse étoupe pour câbles Ø8 mm max.
Raccords : Cannelés Ø 6.2 mm (PST11 - PST12 - PST13), sécurité Ø 6.2 mm (PST14 - PST15)
Divers Garantie : 2 ans.
