Hygrostat

(Code: HST-A)
Ce hygrostat affiche en alternance la température et l'humidité, il est équipé d'un relais programmable sur deux seuils d'humidité relative. Existe en plusieurs versions selon l'emplacement de la sonde : ambiance, externe ou arrière.
Type de sonde :
189,00 €
0g

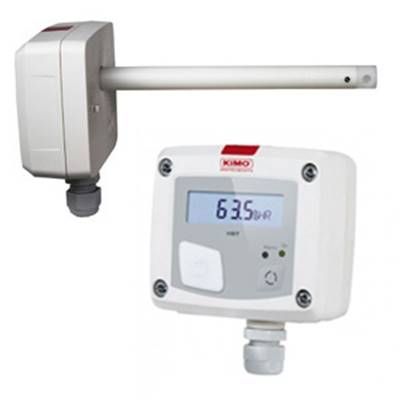

L'Hygrostat Kimo HTS affiche en alternance la température et l'humidité et possède un relais programmable sur deux seuils d'humidité relative. Existe en plusieurs versions selon la localisation de la sonde de mesure : ambiance (sonde interne), externe (sonde déportée) ou arrière (sonde positionnée 11cm à l'arrière du boîtier d'affichage).

TEMPERATURE

Plage de mesure De 0 à 50 °C pour le modèle avec sonde interne (ambiance)
De -20 à +80 °C pour modèles avec sonde déportée ou arrière
Unités °C/°F
Capteur Modèle pour mesures d'ambiance : CMOS
Modèles avec sonde déportée ou arrière : CTN
Précision CMOS : ±0.4% de la lecture ±0.3 °C
CTN : ±0.3°C (de -40°C à 70°C) ; ±0.5°C en dehors
Temps de réponse T63=15 sec.
Résolution 0.1

HUMIDITE RELATIVE

Plage de mesure De 5 à 95% HR
Unités °C/°F
Capteur Modèle pour mesures d'ambiance : CMOS
Modèles avec sonde déportée ou arrière : capacitif
Précision ±2%HR (si 15°C=T=25°C) sur modèle pour mesures d'ambiance
±1.5%HR (si 15°C=T=25°C) sur modèles déporté et arrière
Dérive liée à la température : ±0.04x(T-20)%HR (si 15°C=T=25°C)
Incertitude d'ajustage en usine ±0.88% HR
Temps de réponse T63=4 sec.
Résolution 0.1

ALARME, RELAIS ET ALIMENTATION

Alarme Visuelle et sonore : diode rouge en façade + buzzer interne
+ activation simultanée du relais.
Niveau sonore : 70 dB à 10 cm
L'alarme sonore peut être désactivée.
Réglage de 1 ou 2 seuils de déclenchement
* Bien que l'appareil mesure et affiche la température, les seuils d'alarme ne concernent que les valeurs d'humidité relative.
Réglage d'une temporisation pour les seuils 1 et 2
Déclenchement sur valeur montante (front montant), descendante (front descendant) ou en cas de sortie de plage (plage comprise entre les seuils 1 et 2).
Possibilité d'indiquer une valeur d'hystérèse
Relais Un relais inverseur 3A / 230 Vac
Relais NO ou NF
Alimentation Alimentation 24 Vac/Vdc ±10 %
Tension de mode commun <30 VAC
Consommation : 3 VA
Raccordement électrique par bornier à vis pour câbles de
0.05 à 2.5 mm2 ou de 30 à 14 AWG

Directives européennes 2004/108/CE CEM ; 2006/95/CE Basse Tension ; 2011/65/UE RoHS II ; 2012/19/UE DEEE

AUTRES CARACTERISTIQUES

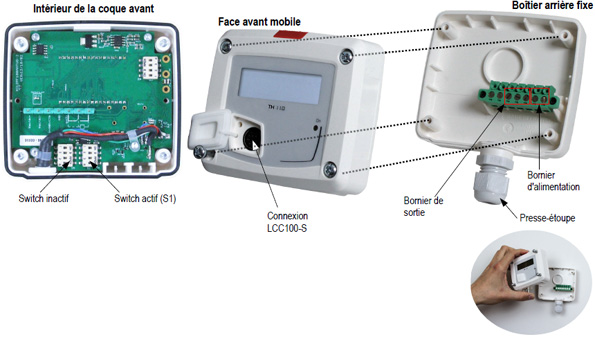

Boîtier Boîtier avec système de montage simplifié.
ABS V0 selon UL94
IP65 pour modèles arrière et déporté, IP20 pour modèle ambiant
Montage ¼ tour sur platine de fixation murale
Afficheur Affichage alterné de l'humidité et de la température
Affichage LCD 10 digits.
Digits : valeur 10mm, unité 5mm
Paramétrage Réglage par commutateur (switch) dans le boîtier et touche en façade ou possibilité de procéder à ces réglages par PC avec le câble USB-mini DIN et le logiciel LCC-S en option.
Réglages possibles : unité de mesure (°C/°F), type de relais (NO/NF), Alarme (On/off), Buzzer (On/off), unité de mesure, limites 1 et 2, sens de déclenchement (montant/descendant/zone), temporisation 1 et 2, hystérèse.
Conditions d'utilisation Environnement air et gaz neutre.
De 0 à +50°C, conditions non condensantes.
Température de stockage : -10 à +70 °C
Installation Plaque de fixation murale fournie.
Le modèle ambiant n'a pas de platine de fixation (4 trous de fixation ménagés sur la partie arrière du boîtier, voir illustration ci-dessous).




Options Alimentation classe 2, entrée 230 Vca, sortie 24 Vca
Alimentation classe 2, entrée 230 Vca, sortie 24 Vcc
Logiciel de configuration avec câble USB

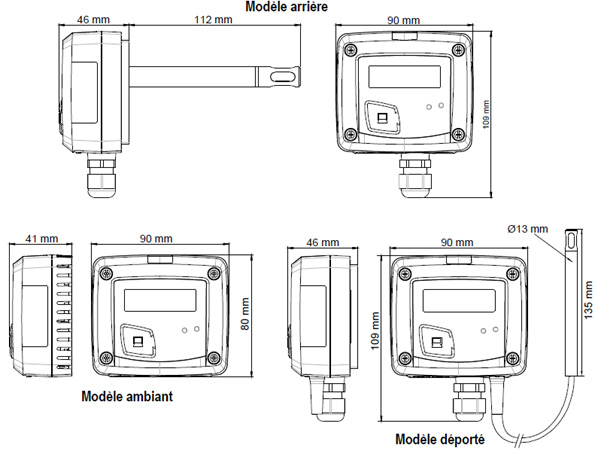

Dimensions et poids Boîtier : 109x90x46mm, 135g (124g pour modèle ambiant)
Ecran LCD : 50x17mm
Sonde modèle arrière : 112mm
Câble sonde déportée : L=2m, Ø4.8mm en silicone
Presse étoupe pour câbles Ø8 mm max.
Divers Garantie : 2 ans.
