CTV110 - Capteur de vitesse air à fil chaud

CTV110 - Capteur de vitesse air à fil chaud

(Code: CTV110_AOA300)

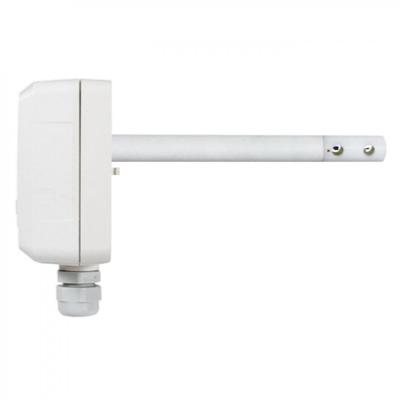

Capteur de température et de vitesse de l'air à fil chaud en poste fixe avec sortie signal analogique 0 à 10V ou 4 à 20mA selon version. Avec écran LCD, version avec sonde déportée au bout d'un câble de 30 cm ou sonde à l'arrière du boîtier. Alimentation : 24Vca ou cc. Boîtier IP65 facile à installer.
Sortie active :
Emplacement sonde :
379,00 €
0g
-+
Ajouter au Panier
TEMPERATURE

Plage de mesure De 0 à 200 °C
Unités de mesure °C/°F
Elément de mesure Pt100 1/3 DIN
Précision ±0.3% de la lecture ±0.25 °C
Temps de réponse T63= 5 sec.
Type de fluide Air et gaz neutres
Résolution 0.1

VITESSE AIR

Plage de mesure 0 à 30 m/s
Unités de mesure m/s et fpm

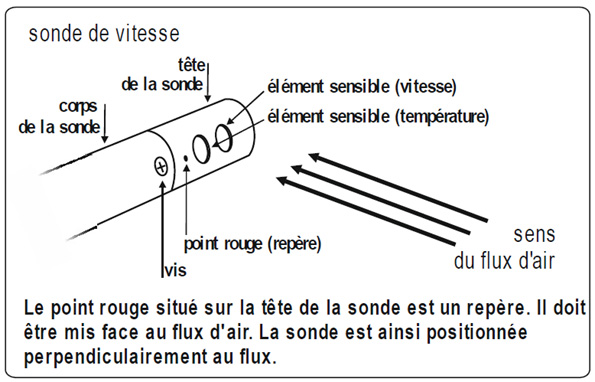

Elément de mesure Fil chaud
Précision De 0 à 3 m/s : ±3% de la lecture ±0.05 m/s
De 3 à 30 m/s : ±3% de la lecture ±0.2 m/s
Temps de réponse T63= 2 sec.
Type de fluide Air filtré
Résolution De 0 à 3 m/s : 0.01 m/s, 0.1 m/s au delà

SORTIE SIGNAL ET ALIMENTATION

Sorties
(selon version)		 Sortie active 0-10 V, 3 ou 4 fils
Charge min. : 1 KOhm
Sortie active 4.20mA, 3 ou 4 fils
Charge maxi : 500 Ohm
Alimentation
 		 24Vac/Vdc ±10%, consommation : 3VA
Tension de mode commun <30 VAC
Raccordement électrique par bornier à vis pour câbles de
0.05 à 2.5 mm2 ou de 30 à 14 AWG
Directives européennes 2004/108/CE CEM ; 2006/95/CE Basse Tension ; 2011/65/UE RoHS II ; 2012/19/UE DEEE

AUTRES CARACTERISTIQUES

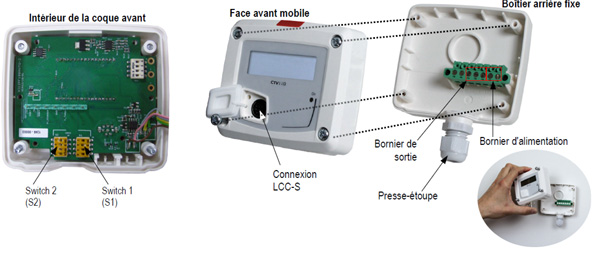

Boîtier Boîtier avec système de montage simplifié.
ABS V0 selon UL94, IP65
Montage ¼ tour sur platine de fixation murale
Afficheur
(selon version)		 Affichage LCD 10 digits.
Digits : valeur 10mm, unité 5mm
Affichage alterné de la vitesse et de la température
Paramétrage En utilisant les commutateurs à l'intérieur du boîtier : sélection des unités de température et de vitesse  et des plages de mesure.
Plages de T° au choix : -20 à 80°C, -50 à 50°C, 0 à 100°C ou 0 à 200°C
Plages de vitesse au choix : 0-5, 0-10, 0-15, 0-20 ou 0-30 m/s
Possibilité de réaliser ces réglages ou de procéder à un reétalonnage via PC avec câble USB-mini DIN et logiciel LCC-S en option
Conditions d'utilisation Environnement air et gaz neutre.
De 0 à +50°C, conditions non condensantes, 0 à 2000 m d'altitude.
Température de stockage : -10 à +70 °C
Installation Plaque de fixation murale fournie.




Options KIAL-100A : Alimentation classe 2, entrée 230 Vac, sortie 24 Vac
KIAL-100C : Alimentation classe 2, entrée 230 Vac, sortie 24 Vdc
LCC-S : logiciel de configuration avec câble USB

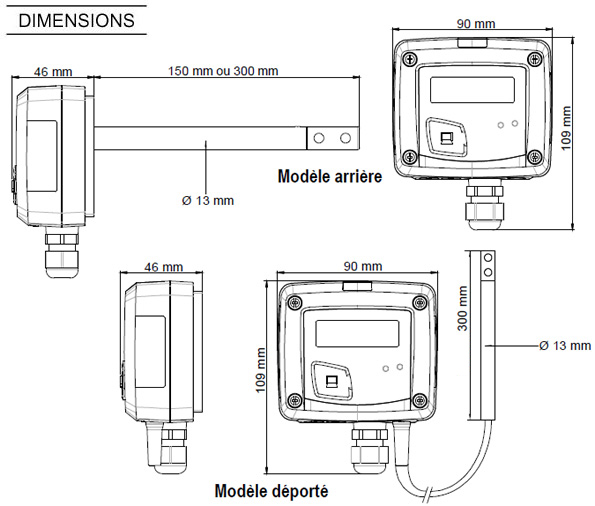

Dimensions et poids Boîtier : 109x90x46mm, 164g
Ecran LCD : 50x17mm
Modèle avec sonde déportée : câble de 2m Ø4.8 mm en silicone
Longueur de la sonde arrière ou déportée : 150 ou 300mm selon version
Presse étoupe pour câbles Ø8mm max.
Divers Garantie : 2 ans.
