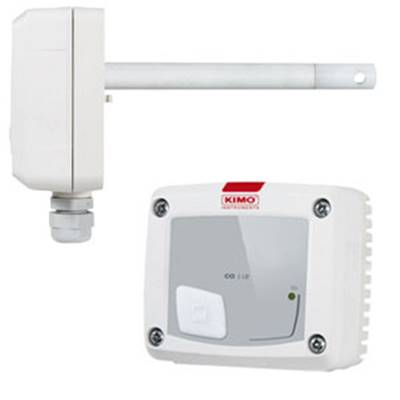

Détecteur de dioxyde de carbone avec sortie signal 0-10V ou 4-20mA (configuration de la sortie sur l'appareil lui-même en déplaçant un commutateur). Plage de mesure de 0 à 5000 ppm. Alimentation en 24V CA ou CC. Proposé en plusieurs versions : avec ou sans écran LCD, avec sonde d'ambiance ou déportée à l'arrière du boîtier.
| Plage de mesure |
De 0 à 5000 ppm |
| Unités |
ppm |
| Précision |
±3 % de la lecture ±50 ppm |
| Capteur |
Cellule infrarouge |
| Temps de réponse |
T63=30 sec. |
| Résolution |
1 ppm |
| SORTIE SIGNAL ET ALIMENTATION |
| |
| Sorties |
Sortie active 0-10 V ou 4-20mA, 3 ou 4 fils
Choix de la sortie par commutateur |
Alimentation
|
24Vca/Vcc ±10%, consommation : 3VA
Charge max. : 500 Ohms (4-20 mA) ou 1 K Ohm (0-10 V)
Tension de mode commun <30 VCA
Raccordement électrique par bornier à vis pour câbles de
0.05 à 2.5 mm2 ou de 30 à 14 AWG
Directives européennes 2004/108/CE CEM ; 2006/95/CE Basse Tension ; 2011/65/UE RoHS II ; 2012/19/UE DEEE |
| Boîtier |

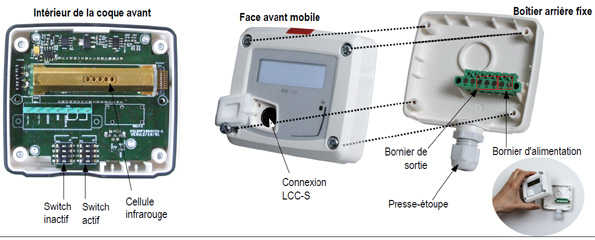

Boîtier avec système de montage simplifié.
ABS V0 selon UL94
IP65 ou IP20 pour le modèle avec sonde d'ambiance
Montage ¼ tour sur platine de fixation murale |
Afficheur
(selon version) |
Affichage LCD 10 digits.
Digits : valeur 10mm, unité 5mm |
| Paramétrage |
En utilisant les commutateurs à l'intérieur du boîtier : possibilité de choisir le type de sortie (0-10V ou 4-20mA) et de définir la plage de mesure. Au choix : 0 à 5000 ppm (par défaut), 0 à 1000 ppm ou 0-2000 ppm
Possibilité d'ajustement/reétalonnage via PC avec câble USB-mini DIN et logiciel LCC-S en option. Le logiciel permet en outre une configuration plus souple avec des plages intermédiaires (mais par tranches de 20 ppm), par exemple de 0 à 1840 ppm. |
| Conditions d'utilisation |
Environnement air et gaz neutre.
Conditions non condensantes, 0 à 2000 m d'altitude.
Température de stockage : -10 à +70 °C |
| Installation |
Plaque de fixation murale fournie.
Le modèle ambiant n'a pas de platine de fixation (4 trous de fixation ménagés sur la partie arrière du boîtier, voir illustration ci-dessous).
|
|
|
| Options |
KIAL-100A : Alimentation classe 2, entrée 230 Vca, sortie 24 Vca
KIAL-100C : Alimentation classe 2, entrée 230 Vca, sortie 24 Vcc
LCC-S : logiciel de configuration avec câble USB
|

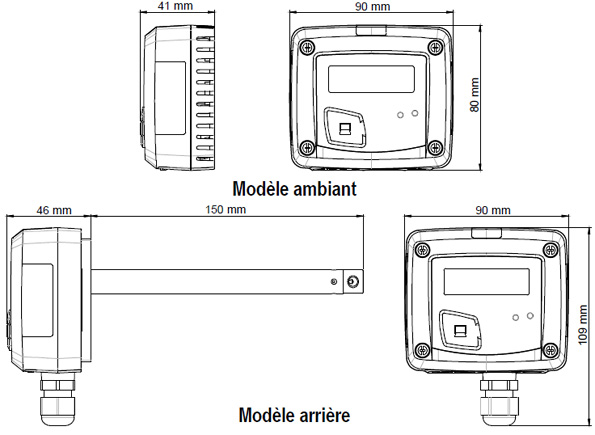

| Dimensions et poids |
Boîtier : 109x90x46mm, 150g (162g pour le modèle arrière)
Ecran LCD : 50x17mm
Presse étoupe pour câbles Ø8mm max. (modèle arrière uniquement) |
| Divers |
Garantie : 2 ans.
Aucune sonde n'est fournie avec la version bornier (sonde en sus). |
 |
