| Fonctions |
3 modes de mesures : Accélération, Vitesse ou Déplacement
>Accélération exprimée en m/s², g ou feet/s2
>Vitesse exprimée en mm/s, cm/s ou in./s
>Déplacement exprimé en mm ou in.
Mise à jour de l'affichage toutes les secondes.
Fonctions : RMS , CRÊTE ou MAX_HOLD
* RMS (Amplitude Root Mean Square) : valeur efficace ou valeur moyenne quadratique,elle mesure les amplitudes de vibration.
* CRÊTE (Peak) : destiné à la mesure de valeurs de crête (non disponible en mode Déplacement).
* MAX_HOLD : permet d'afficher uniquement la valeur max. mesurée et de maintenir son affichage jusqu'à ce qu'une valeur plus élevée la remplace (non disponible en mode Déplacement).
Horodatage et enregistrement des mesures
Modalités d'enregistrement définies par l'utilisateur.
Les données sont sauvegardées sur la carte mémoire SD fournie
Transfert sur PC en insérant cette carte mémoire dans le lecteur adéquat.
Les fichiers de données sont dans un format directement utilisable par Excel® (pas de logiciel dédié).
La sonde de vibration s'applique sur la machinerie à tester de deux manières:
* Magnétique : appliquez l'extrémité aimantée de la sonde sur un composant ferreux de l'équipement en test, ou
* Tenez la sonde et maintenez la en appui contre l'équipement. |
| Autres fonctions |
DATA HOLD : pour figer une mesure à l'écran.
REC : pour mémoriser les mesures min. et Max.
Fonction de remise à ZERO
Rétro-éclairage de l'écran on/off
Réglage de l'horloge interne (année/mois/jour & hh:mm:ss)
Choix du séparateur décimal pour les mesures enregistrées: . ou ,
Activation/désactivation de la mise hors-tension automatique
Bips sonores du clavier : on/off
Réglage de l'intervalle d'acquisition
Fonction formatage de la carte mémoire SD |
Accélération
(RMS ou Crête) |
De 0.5 à 199.9 m/s²
De 0.05 à 20.39 g
De 2 à 656 feet/s²
Résolution : 0.1 m/s², 0.01g, 1 feet/s²
Précision : ±(5% de la lecture +2 chiffres) @80 & 160Hz
Point de calibrage : 50m/s² @160 Hz |
Vitesse
(RMS ou Crête) |
De 0.5 à 199.9 mm/s
De 0.05 à 19.99 cm/s
De 0.02 à 7.87 in/s
Résolution : 0.1 mm/s, 0.01 cm/s, 0.01 in./s
Précision : ±(5% de la lecture +2 chiffres) @80 & 160Hz
Point de calibrage : 50 mm/s @160 Hz |
Déplacement
(Crête à Crête) |
De 0 à 1.999 mm
De 0 à 0.078 in.
Résolution : 0.001 mm, 0.001 in.
Précision : ±(5% de la lecture +2 chiffres) @80 & 160Hz
Point de calibrage : 0.141 mm @160 Hz |
| Gamme de fréquence |
de 10Hz à 1 kHz (sensibilité conforme à ISO-2954) |
| Enregistrements |
Les données sont directement enregistrées sur la SD-Card dans un format utilisable par Excel (prérequis : suppose la présence d'un lecteur de SD-Card sur le PC ou l'utilisation d'un adaptateur USB/SD-Card).
Avantage : démarrage de l'enregistrement et récupération des données sans logiciel dédié ni câble.
Deux modes d'enregistrement sur la carte SD:
* Automatique à intervalles réguliers toutes les 1/2/5/10/30/60/120/300/600/1800ou 3600 sec. (1h) au choix de l'utilisateur ou
* Enregistrement manuel par simple pression sur un bouton.
Données mémorisées sur carte mémoire type SD-Card 2 Gb
Compatible avec les SD-Card de 1 à 16 Gb
Enregistrement manuel : 99 valeurs max.
Enregistrement automatique : ~20 millions de données sur une carte2 Go
Les données sont sauvegardées sur la carte mémoire dans des fichiers type .xls directement exploitables sous Excel. |
|
Interface PC
Port jack RS232
|
Cet appareil est aussi équipé d'un connecteur série RS-232.
qui permet de le raccorder l'instrument à un PC via ce port et un câble série afin de visualiser les mesures en temps réel sur l'écran d'un ordinateur. Il faut pour celà utiliser le kit informatique optionnel qui comprend un logiciel (407001A) et un câble série (UPCB02). Si nécessaire, un convertisseur Série/USB peut-être utilisé (en option).
Ce logiciel ne permet pas de vider la mémoire de l'enregistreur (il faut pour celà lire la carte SD) mais il permet - tant que le vibromètre est raccordé au PC et que le logiciel est actif - d'enregistrer les données en direct sur le disque dur du PC selon une fréquence définie par l'utilisateur (de 1 à 3600 sec.).
Logiciel compatibles Windows95 / 98 / 2000 / NT / XP et sup.
|
| Boîtier |
Boîtier plastique ABS léger et ergonomique
Béquille amovible au dos de l'afficheur
Taraudage pour installation sur le filetage d'un trépied, au dos de l'afficheur |
| Fonctionnement |
0 à 50°C, HR<85%HR |
| Alimentation |
6 piles LR06 (AA) 1.5V ou via adaptateur secteur 9V (en option)
Consommation : 5 mA sans enregistrement ni rétroéclairage,25 mA avec enregistrement et sans rétroéclairage, +12mA encas de rétroéclairage.
Indicateur de piles faibles
Auto-off après 10 min. de non utilisation (désactivable) |

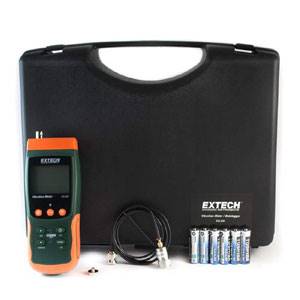

| Fourniture |

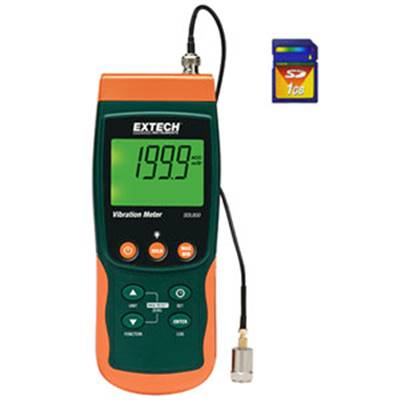

- 1 vibromètre enregistreur SDL800
- 1 sonde de vibration à fixation magnétique
- 1 carte mémoire SD 2 Go
- 6 piles LR06 1.5V
- 1 valise de transport en plastique rigide
- 1 notice en français |
Options
|
Adaptateur secteur |
| Dimensions et poids |
Afficheur : 182x73x47,5mm, 343g (avec les piles, 241g sans)
Ecran LCD : 52x38 mm
Sonde : Ø16x37 mm, 99g
Câble de la sonde : 1.2 m avec connecteur BNC
|
|
|
