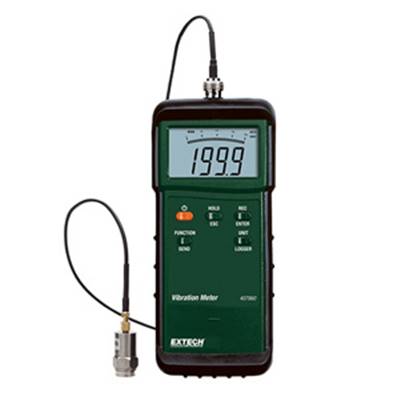

407860 - Détecteur de vibrations portatif (accélération, vitesse, déplacement)

(Code: 407860)
Article discontinué
Ce détecteur mesure les amplitudes de vibrations des machineries industrielles au moyen d'une sonde externe à fixation magnétique. Permet de contrôler et d'évaluer la sévérité des vibrations. Trois modes de mesure sont disponibles : déplacement, vitesse et d'accélération.
0g
Ce détecteur mesure les amplitudes de vibration des machineries industrielles au moyen d'une sonde à fixation magnétique. De mauvais alignements, un mauvais équilibre peuvent entrainer des augmentations de vibrations indésirables. Cet appareil permet de contrôler et d'évaluer la sévérité des vibrations. Trois modes de mesure sont disponibles : déplacement, vitesse et d'accélération.

Fonctions 3 modes de mesures : Accélération, Vitesse ou Déplacement
Fonctions : RMS , CRÊTE ou MAX_HOLD
* RMS (Amplitude Root Mean Square) : valeur efficace ou valeur moyenne quadratique, elle mesure les amplitudes de vibration.
* CRÊTE (Peak) : destiné à la mesure de valeurs de crête(non disponible en mode Déplacement).
* MAX_HOLD - Permet d'afficher uniquement la valeur max. mesurée et de maintenir son affichage jusqu'à ce qu'une valeur plus élevée la remplace (non disponible en mode Déplacement).
Autres fonctions HOLD : pour figer une mesure à l'écran.
REC : pour mémoriser les mesures min. et Max.
Fonction de remise à ZERO
Accélération
(RMS ou Crête)
De 0.5 à 199.9 m/s2
De 0.05 à 20.39 g (g=9,80665 mm/s2)
De 2 à 656 ft/s2
Précision : ±(5% +2 chiffres)
Accélération Crête : de 1.0 à 199.9 m/s2
Point de calibrage : 50 m/s2 @160 Hz
Vitesse
du mouvement
vibratoire
(RMS ou Crête)
De 0.5 à 199.9 mm/s
De 0.05 à 19.99 cm/s
De 0.02 à 7.87 in/s
Précision : ±(5% +2 chiffres)
Vitesse Crête : de 1.0 à 199.9 mm/s
Point de calibrage : 50 mm/s @160 Hz
Déplacement
(Crête à Crête)
De 0 à 1.999 mm
De 0 à 0.078 in
Précision : ±(5% +2 chiffres)
Point de calibrage : 0.141 mm @160 Hz
Remarque : la précision est définie de 80 à 160 Hz@23 ±5°C
Gamme de fréquence de 10Hz à 1 kHz (sensibilité conforme àISO-2954)
Interface PC

Ce détecteur de vibrations est équipé d'un connecteur série RS-232.
Un kit composé d'un câble de liaison série RS232 (UPCB1) avec convertisseur USB et deux logiciels pour Windows est proposé en option (407001-PRO) pour raccorder l'appareil à un PC et visualiser le flux de données. Nous consulter.
Le premier logiciel (407001A) permet de visualiser les mesures en temps réel sur le PC lorsque l'appareil est raccordé (mais il ne permet pas de transférer les mesures présentes dans la mémoire du détecteur) et de les enregistrer directement sur le disque dur de l'ordinateur selon une fréquence définie par l'utilisateur (de 1 à 3600 sec.). Le second logiciel (DL2005), spécifique au détecteur de vibrations 407860 permet de transférer le contenu de la mémoire interne de l'appareil vers un PC.
Logiciels compatibles Windows95 / 98 / 2000 / NT / XP et sup.
Fonctionnement 0 à 50°C, HR<80%HR
Acquisition La mémoire interne peut stocker jusqu'à 500 mesures.
Les mesures peuvent être enregistrées manuellement d'une simple pression de touche, ou automatiquement selon un intervalle prédéfini.
Intervalle d'enregistrement réglable, au choix : 1, 2, 5, 10, 30, 60, 600,1800 ou 3600 sec.
Installation La sonde s'applique sur la machinerie à tester de trois manières :
* Magnétique : connectez l'extrémité aimantée de la sonde à un composant ferreux de l'équipement en test, ou
* Tenez la sonde et maintenez la en appui contre l'équipement en cours du test, ou
* Utilisez l'adaptateur fileté pour fixer la sonde à une vis, un boulon ou une barre sur l'équipement à tester.
Boîtier En plastique ABS
Alimentation 1 pile 9V ou via adaptateur secteur 9V (en option)
Consommation : env. 8 mA
Indicateur de pile faible.
Auto-off après 10 min. de non utilisation
Fourniture - 1 détecteur 407860

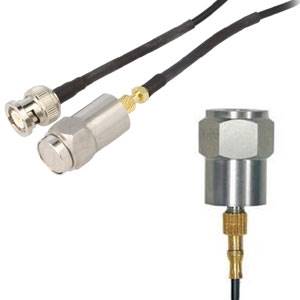

- 1 sonde de vibration à fixation magnétique
- 1 pile 9V

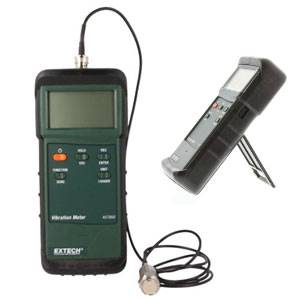

- 1 protection anti-choc pour l'afficheur avec béquille dépliante
- 1 valise de transport en plastique rigide
- 1 notice en français
Options Adaptateur secteur
Dimensions et poids Afficheur : 180x72x32mm, env. 230g
Sonde : 18xø40 mm, 110g
Câble de la sonde : 1m avec connecteur BNC
Taille de l'orifice fileté de la sonde : 10-32 UNF
Packaging : 285x150x75mm, 1.245 kg
