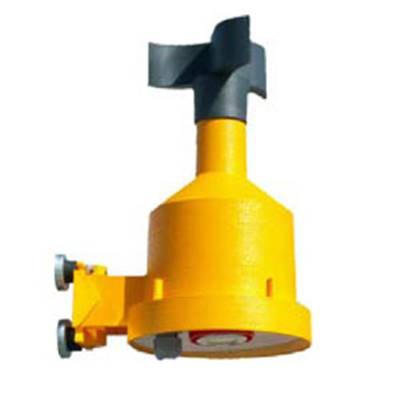

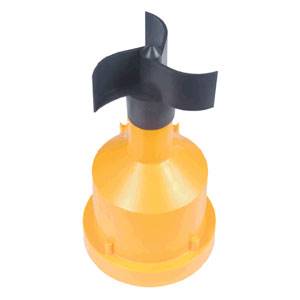

ANEMO105-WR - Anémomètre d'alerte avec sirène

(Code: ANEMO105-WR)
Ce modèle simple à installer ne possède pas d'écran de lecture. S'illumine en jaune (pré-alarme) ou en rouge (alarme) et active une sirène interne dès qu'une valeur de consigne a été atteinte.
529,00 €
0g
Cet anémomètre compact très simple à installer a été conçu pour surveiller les conditions de vent sur des sites sensibles et avertir les personnels en cas de situation critique. Ce modèle ne possède pas d'écran de lecture, il s'illumine en jaune (pré-alarme) ou en rouge (alarme) et active une sirène interne dès qu'une valeur de consigne a été atteinte.

DESCRIPTIF


Présentation Détecteur de vitesse du vent avec alarme sonore et lumineuse spécialement conçu pour répondre à la réglementation sur les appareils de levage et de manutention (grues à tour de chantiers) mais pouvant être utilisé pour toutes les applications nécessitant une surveillance permanente de la vitesse du vent (mise en sécurité de nacelles,organisation d'évènements en plein air, meetings, parcs d'attraction etc.). L'appareil est rapide à installer, il est pré-câblé sur10m et possède un système de fixation magnétique. Sa forme spécifique minimise la turbulence autour du capteur et permet une excellente qualité de mesure.
Avantages * Compact et esthétique
* Robuste : conçu pour être utilisé sur les chantiers, il supporte des manipulations brusques
* Etanche : conception exclusive rendant l'appareil imperméable sans nécessité de joints)
* Fiable et économique
* Tropicalisé
* Simplicité d'installation maximale : fixation par aimants
* Adaptation automatique au type d'alim. (48, 115, 230 ou 400Vca)
* 4 niveaux de déclenchement au choix pour l'alarme et la pré-alarme
* Alarmes sonores et visuelles
* Anémomètres contrôlés en soufflerie : haut degré de fiabilité
* Système breveté
* Garantie 2 ans
Installation

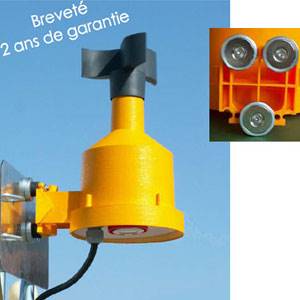

* Fixation par aimants :
pour fixer l'appareil, il faut disposer d'une surface de fer plane sur laquelle les trois aimants pourront s'appuyer. Cette fixation peut supporter plus de 90kg et absorber des vibrations afin d'éviter le décrochage de l'appareil.
Deux étriers métalliques sont également fournis permettant une fixation sur tubulure en cas d'impossibilité d'utiliser la fixation par aimants.

Fonctionnement L'anémomètre est configuré par défaut pour activer une pré-alarme intermittente à 50km/h et une alarme continue à 70km/h mais il est possible pour l'utilisateur de modifier cette configuration en réduisant les seuils d'activation des alarmes pour renforcer la sécurité(cf. tableau plus bas).

Lors de la mise sous-tension, l'appareil opère un auto-test : la sirèneva retentir pendant 3 sec.

LES ALARMES


Pré-alarme La pré-alarme ne s'enclenche que lorsque la vitesse du vent est comprise entre 50et 70km/h (valeurs par défaut pouvant être modifiées par l'utilisateur). L'appareil s'illumine alors d'une lumière jaune ambrée et la sirène s'active de manière intermittente.
Alarme Ce second niveau d'alarme ne se déclenche que lorsque la valeur seuil est dépassée(70km/h par défaut). L'appareil brille alors d'une lumière rouge et la sirène retentit. Cette alarme est continue et n'est stoppée que par une mise hors-tension de l'appareil.


Les réglages s'effectuent simplement en déplaçant de petits commutateurs(pour accéder à la barrette de commutateurs dévisser la partie inférieure de l'appareil).
Réglages par défaut des valeurs d'alarme et de pré-alarme : commutateur1 sur ON, 2 sur ON, 3 sur OFF, 4 sur OFF.
Par défaut l'Alarme est bloquée (Lock=ON), c'est-à-dire qu'une fois déclenchée elle ne peut être arrêtée que par une mise hors-tension de l'appareil. Si vous placez le commutateur 1 sur OFF (Unlock) : en cas d'activation l'Alarme cessera aussitôt que la vitesse sera redescendue sous le seuil de déclenchement. Les conditions de l'alarme seront alors les mêmes que celles de la Pré-alarme qui est toujours 'Unlock'.
Le commutateur 4 permet de choisir entre un détecteur de type Reed (OFF) ou un détecteur de type hall (ON). Laissez ce commutateur en position OFF.

Pré-alarme
Alarme
Les commutateurs 2 et 4 assignent les valeurs de l'alarme et de la pré-alarme.
50km/h
70km/h
Pré-alarme: activation intermittente d'une lumière jaune ambrée et de la sirène, déclenchement à 50 km/h
Alarme : activation permanente d'une lumière rouge et de la sirène,déclenchement à 70 km/h
Configuration standard
46km/h
65km/h
Pré-alarme: activation intermittente d'une lumière jaune ambrée et de la sirène, déclenchement à 46 km/h
Alarme : activation permanente d'une lumière rouge et de la sirène,déclenchement à 65 km/h
43km/h
60km/h
Pré-alarme: activation intermittente d'une lumière jaune ambrée et de la sirène, déclenchement à 43 km/h
Alarme : activation permanente d'une lumière rouge et de la sirène,déclenchement à 60 km/h
40km/h
55km/h
Pré-alarme: activation intermittente d'une lumière jaune ambrée et de la sirène, déclenchement à 40 km/h
Alarme : activation permanente d'une lumière rouge et de la sirène,déclenchement à 55 km/h

CARACTERISTIQUES TECHNIQUES


Plage de mesure 0 à 200 km/h
Câble fourni Longueur = 10m, type : 3x1.5, 1000 V
Température de fonctionnement -20 à 60ºC
Force fixation aimants > 90kg
Degré de protection IP IP65
Alimentation Ajustement automatique à la tension appliquée (48 - 115- 230 ou 400Vac)
Consommation : 6W (0,5VA en veille)
Alarmes * Niveau sonore de la sirène : 115dB
* Intensité lumineuse lumière jaune : > 100cd
* Intensité lumineuse lumière rouge : > 80cd
Dimensions 195x150x270 mm
Poids 3 kg (avec le câble)
