Capteur d'éclairement énergétique. Mesure la radiation globale du soleil de 0 à 1800 W/m². La partie sensible, une photo-diode silicium, convertit la radiation incidente en un signal électrique. Sortie : 0...+3VDC, 1.67 mV par W/m². Couverture spectrale : 400 à 1100 nm. Alimentation : +3VDC±10% 1mA. Dimensions et poids : 51x70x57 mm, 226 g.
| Présentation |

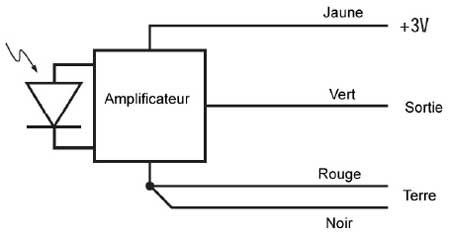

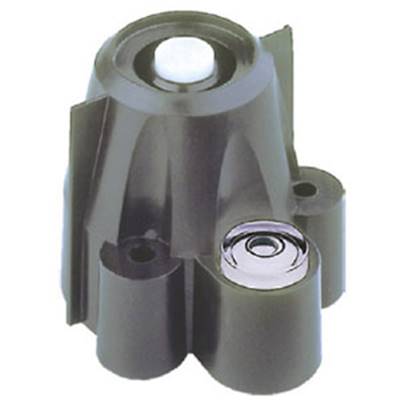

Le pyranomètre 6450 mesure la radiation globale, c'est à direle rayonnement solaire direct et diffus. La partie sensible - une photo-diode silicium - convertit cette radiation incidente en un signal électrique 0...3V. |
| Caractéristiques |
* Capteur : photo-diode au silicium
* Plage de mesure : 0 à 1800 W/m²
* Spectre couvert : 400 à 1100 nm
* Coefficient de température : +0.12% par °C
* Température de référence : 25°C
* Correction/degré au-dessus de la température de réf. : -0.12% / °C
* Correction/degré en-dessous de la température de réf. : +0.12% / °C
* Précision : ±5% de la pleine échelle + 45 W/m² par tranche de 30 m de rallonge de câble (réf. capteur Eppley PSP à 1000 W/m2)
* Erreur due à l'inclinaison / à la verticale : ±3% de 0 à 70°, ±10% de70 à 85° (±2% sur la pleine échelle de 0 à 90°)
* Dérive : jusqu'à ±2% /an |
| Sortie |
0...+3VDC (0...1800 W/m²). 1,67 mV par W/m2 |
| Conditions d'utilisation |
De -40° à +65°C, 0 à 100% |
| Matériau |
plastique PVC résistant UV. IP65 |
| Installation |
* Fourni avec un câble 4 conducteurs 0,14 mm² (26 AWG) de0.9m (extensible jusqu'à 38m).

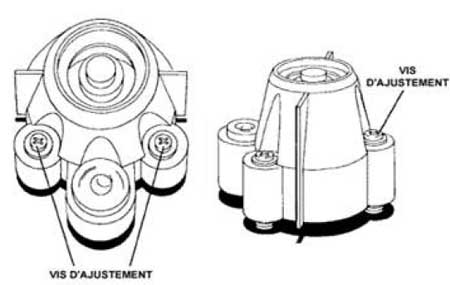

* Un système d'ajustement par vis conjugué à la consultation d'un niveau à bulle intégré permet une mise à niveau rapide et précise du capteur. |
| Alimentation |
+3VDC ±10% 1mA |
| Dimensions et poids |
51x70x57 mm, 226 g. |
|
|
