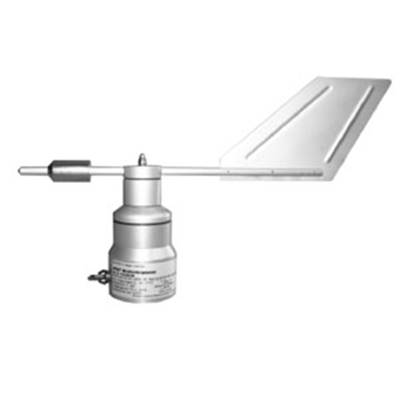

13N291 - Girouette sortie 4...20 mA

(Code: 13N291)
Cette girouette mesure la direction du vent et délivre un signal de sortie 4...20 mA avec une résolution de 144 secteurs. Grâce au système de chauffage autorégulé intégré au capteur est capable de résister à des température de l'ordre de -40°C. Matériel de qualité supérieure.
779,00 €
0g
Cette girouette mesure la direction du vent et délivre un signal de sortie 4...20 mA avec une résolution de 144 secteurs. Grâce au système de chauffage autorégulé intégré au capteur est capable de résister à des température de l'ordre de -40°C. Matériel de qualité supérieure.

DESCRIPTIF

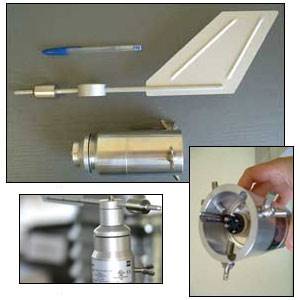

Présentation La girouette 13N-291 mesure la direction du vent et la convertit en un signal de sortie linéaire (4...20mA) avec une résolution de 144 directions.Le capteur est conçu pour résister aux intempéries et aux types de temps extrêmes. Il dispose d'un système de chauffage intégré autorégulé. Si ce système est utilisé (alimentation de chauffage optionnelle 52N120) le capteur sera capable de résister à des températures ambiantes négatives allant jusqu'à-40°C. Le signal peut-être récupéré et interprété par un système d'acquisition,un automate, un système d'affichage etc. La fixation de la girouette est extrêmement simple : elle peut être installée en tête de mât et fixée au moyen des vis papillon fournies.

A utiliser dans le cadre d'applications aussi diverses que la surveillance des grues, des téléskis, des téléphériques,des éoliennes, la protection des ouvrants, l'automation des serres ainsi que dans le domaine de la météorologie.
Avantages * Conception robuste
* Extrême résistance aux secousses, aux vibrations et aux températures négatives.
* Couples de démarrage faible et tolérance de charge élevée
* Haute précision
* Signal via deux conducteurs
* Résistance aux surtensions
* Chauffage intégré & consommation optimisée grâce à l'autorégulation.
* Installation facile et sans outils
* Homologation UL/CSA
* Pas de maintenance

CARACTERISTIQUES TECHNIQUES

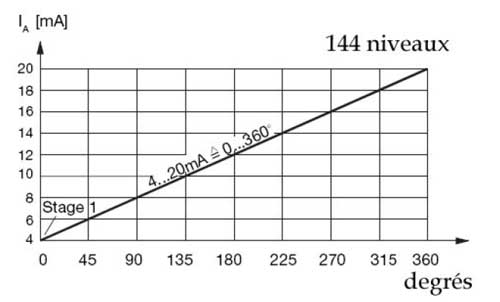

Plage de mesure 144 directions (2.5° d'angle)
Seuil de mise en mouvement<0.4 m/s
Seuil de détection <0.4 m/s
Principe de mesure Système capteur magnétique et sans contact
Précision ±2.5° d'angle
Conditions de fonctionnement -40 à 70°C en température, 0 à 100%HR en humidité relative
Résistance Pour une vitesse de 80 m/s pendant 30 min. maxi
Signal de sortie CC 4...20 mA
Raccordement CC 24V +50/-25%, protection contre inversion de polarité

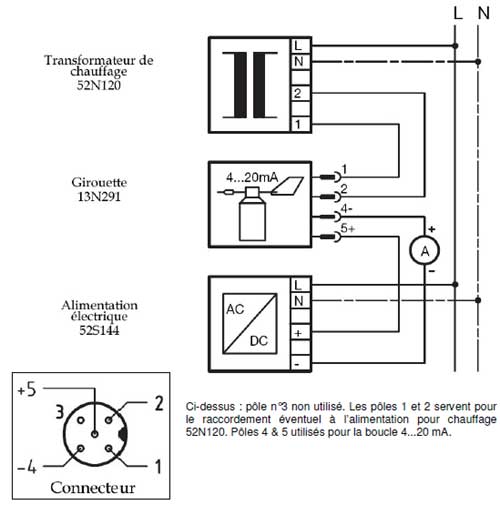

Connexion et câble Connecteur 5 pôles M12 (appareil livré avec un presse-étoupe).
Câble à utiliser : 5 x 75 mm² (utiliser gaine isolante PUR & isolation des fils TPE).
Résistance de charge = résistance circuit & charge Rcharge <=(Umin-9)/0,02 Ohm
Umin = tension de raccordement min.
Isolation des fils de chauffage Chauffage autorégulé
raccordement CA/CC 30V ±20%, 20 VA max.
Fixation Mât tubulaire acier Ø 48mm, Ø intérieur 37mm min.
Mode de protection EN 60529 IP64 avec montage vertical sur mât
Homologation Fichier UL n°240032
Matériau Corps et aileron en aluminium
Résistance Résistant à l'eau de mer
Ligne de fuite & distance d'isolement Classe d'isolation C selon EN 60664-1 / VDE0110

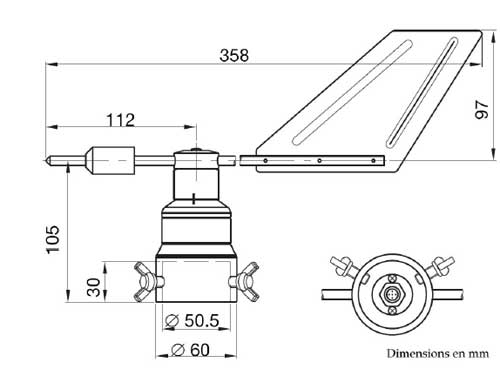

Dimensions et poids 60 x 105 mm, ~ 500 g


Options 52S144 - Alimentation
52N120 - Alimentation chauffage
02N225 - Lyre de fixation
