13N219S34 - anémomètre sortie 4...20 mA

(Code: 13N219S34)
Anémomètre avec signal de sortie analogique 4-20 m. Plage de mesure : 0 à 50 m/s. Haute précision. Robuste ; corps et moulinet en aluminium. A utiliser pour mesurer la vitesse du vent dans le cadre d'applications exigeantes telles que la surveillance des grues, l'automation des serres etc.
998,00 €
0g
Anémomètre avec signal de sortie analogique 4...20 m robuste et facile à installer. Plage de mesure étendue : 0 à 50 m/s. Haute précision. Corps et moulinet en aluminium. A utiliser pour la mesure de la vitesse de l'air pour des applications exigeantes telles que la surveillance des grues, des téléskis, des téléphériques, des éoliennes, la protection des ouvrants, l'automation des serres etc.

DESCRIPTIF

Présentation

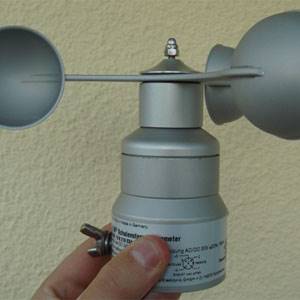

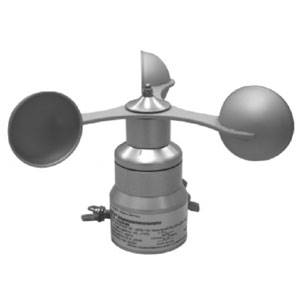

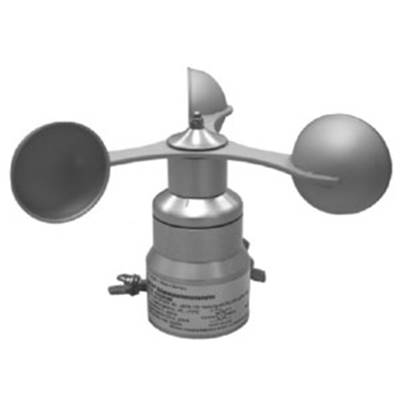

L'anémomètre à coupelle 13N-219- S34 mesure la vitesse du vent et la convertit en un signal de sortie linéaire (4...20mA). Le capteur est conçu pour résister aux intempéries et aux types de temps extrêmes.Il dispose d'un système de chauffage intégré autorégulé. Si ce système est utilisé (alimentation de chauffage optionnelle 52N120) le capteur sera capable de résister à des températures ambiantes négatives allant jusqu'à -40°C.Le signal peut-être récupéré et interprété par un système d'acquisition,un automate, un système d'affichage etc. La fixation de l'anémomètre est extrêmement simple : il peut être installé en tête de mât et fixé au moyen des vis papillon fournies.
Avantages * Conception robuste
* Extrême résistance aux secousses, aux vibrations et aux températures négatives.
* Couples de démarrage faible et tolérance de charge élevée
* Haute précision
* Signal via deux conducteurs
* Résistance aux surtensions
* Chauffage intégré & consommation optimisée grâce à l'autorégulation.
* Installation facile et sans outils
* Homologation UL/CSA
* Pas de maintenance

CARACTERISTIQUES TECHNIQUES

Plage de mesure 0 à 50 m/s
Seuil de détection <0.4 m/s
Principe de mesure Système capteur magnétique et sans contact
Précision ±0.5 m/s
résolution 0.1 m/s
Conditions de fonctionnement -40 à 70°C en température, 0 à 100%HR en humidité relative
Résistance Pour une vitesse de 80 m/s pendant 30 min. maxi

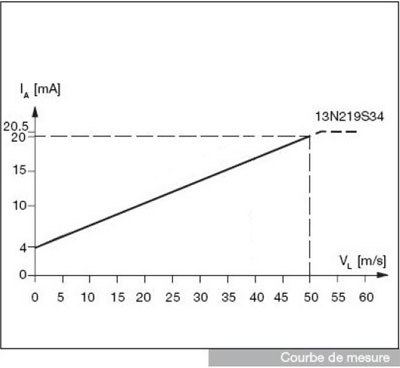

Signal de sortie CC 4...20 mA, limité à 20,5 mA
Raccordement CC 24V +50/-25%, protection contre inversion de polarité

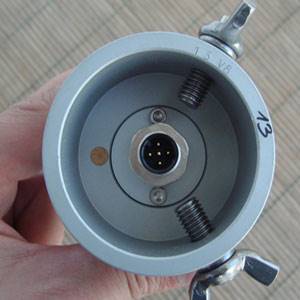

Connexion et câble Connecteur 5 pôles M12 (appareil livré avec un presse-étoupe).
Câble à utiliser : 5 x 75 mm² (utiliser gaine isolante PUR & isolation des fils TPE).
Résistance de charge = résistance circuit & charge Rcharge <=(Umin-9)/0,02 Ohm
Umin = tension de raccordement min.
Isolation des fils de chauffage Chauffage autorégulé
raccordement CA/CC 30V ±20%, 20 VA max.
Fixation Mât tubulaire acier Ø 48mm, Ø intérieur 37mm min.
Mode de protection EN 60529 IP64 avec montage vertical sur mât
Homologation Fichier UL n°240032
Matériau Corps et coupelles en aluminium
Résistance Résistant à l'eau de mer
Ligne de fuite & distance d'isolement Classe d'isolation C selon EN 60664-1 / VDE0110

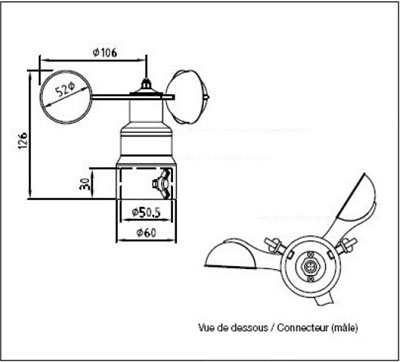

Dimensions et poids 60 x 115 mm, ~ 400 g

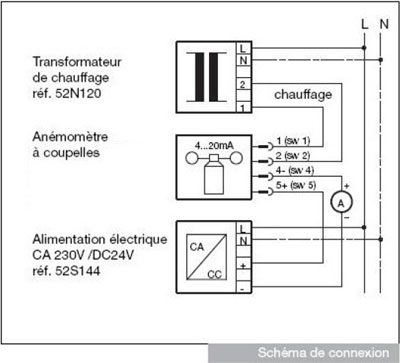

Options 52S144 Alimentation
52N120 Alimentation chauffage
02N225 Lyre de fixation
